Kabelkonfektion: Anschlussfertige Kabel und Kabelbäume nach Maß
Anschlussfertige Kabel, Kabelbündel und komplette Kabelbäume nach Kundenwunsch – inkl. Steckverbinder, Löt-, Crimp- und Klemmtechnik.
Weitere Leistung

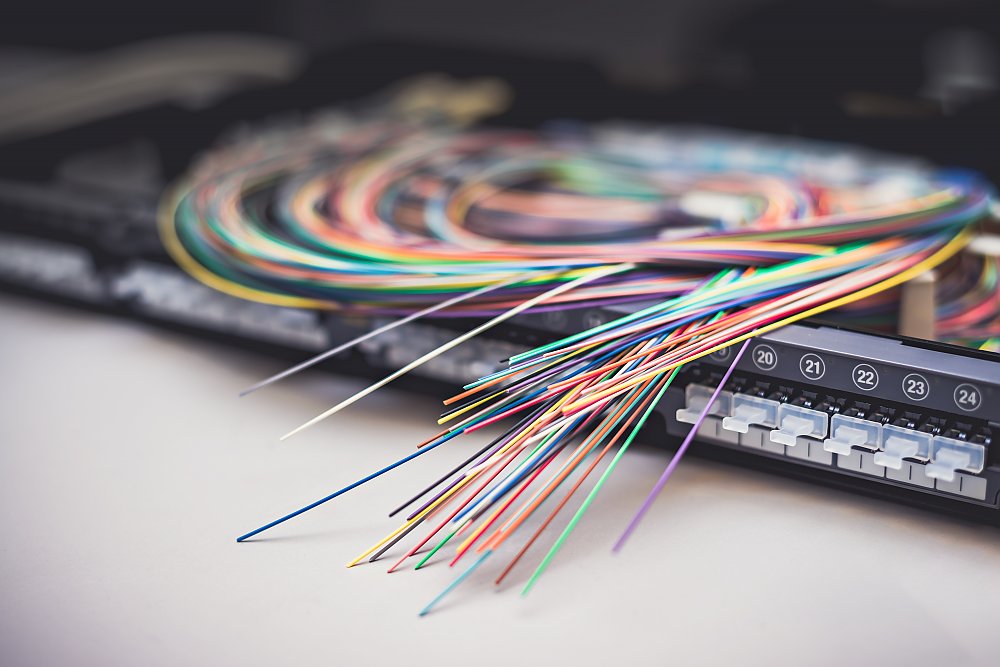

Kabelmontage für Kupfer und Glasfaser
Mehr erfahren
Weitere Leistung
Baugruppenmontage als Systemlieferant
Mehr erfahrenOb einzelnes Anschlusskabel oder komplexer Kabelbaum für eine ganze Maschine: Filip Kabelmontage fertigt anschlussfertige Kabel, Kabelbündel und komplette Kabelbäume exakt nach Ihren technischen Vorgaben. Vom Zuschnitt über die Kontaktierung bis zur fertigen Steckverbindung erhalten Sie alles aus einer Hand.
Eine gute Kabelkonfektion entscheidet darüber, wie schnell und fehlerfrei sich Kabel später in Ihr Produkt integrieren lassen. Wir konfektionieren nach Kundenzeichnung, wählen die Verbindungstechnik passend zu Leitung und Kontakt und liefern von der Musterfertigung bis zur laufenden Serie in der vereinbarten Qualität.
Unser Leistungsspektrum
Einzelkabel und Kabelbündel
Anschlussfertige Einzelkabel und Kabelbündel, konfektioniert mit Steckern, Kontakten und Aderendhülsen.
Komplette Kabelbäume
Kabelbäume nach Kundenzeichnung – bis hin zum Kabelbaum für eine ganze Maschine.
Sonder- und Spezialkabel
Kundenspezifische Kabel für Anwendungen, bei denen Standardlösungen nicht ausreichen.
Kundenspezifische Steckverbinder
Auf Wunsch entwickeln und fertigen wir Steckverbinder für Anwendungen, die am Markt sonst nicht verfügbar sind.
Verbindungstechniken im Vergleich
Bei der Fertigung setzen wir Löt-, Schneid-, Klemm- und Crimptechnik gezielt ein – abgestimmt auf Leitungsquerschnitt, Kontakttyp und mechanische Belastung im späteren Einsatz. Jede Technik hat ihre typischen Stärken:
| Technik | Prinzip | Stärke | Zu beachten |
|---|---|---|---|
| Crimptechnik | Kontakt wird mechanisch auf den Leiter gepresst | reproduzierbar, sehr serientauglich | Kontakt, Leiterquerschnitt und Werkzeug müssen zusammenpassen |
| Löttechnik | stoffschlüssige Verbindung über Lot | gute Leitfähigkeit, auch für feine Kontakte | Lötstelle macht die Litze starr – Zugentlastung bei Vibration |
| Schneidklemmtechnik | Kontakt durchtrennt die Isolierung beim Aufdrücken | kein Abisolieren nötig, schnell | auf passende Leitungs- und Isolationstypen beschränkt |
| Klemmtechnik | Leiter wird per Schraube oder Feder gehalten | lösbar, wartungsfreundlich | Klemmkraft und Aderendhülse sorgfältig ausführen |
Von der Einzelader zum kompletten Kabelbaum
Wir begleiten Ihre Kabelkonfektion vom ersten Muster bis zur laufenden Serie:
- Machbarkeitsprüfung anhand Ihrer Zeichnung oder Spezifikation
- Musterfertigung zur Freigabe vor dem Serienstart
- Konfektion mit der passenden Verbindungstechnik
- Serienlieferung in vereinbarter Qualität und Stückzahl
Wo Standardlösungen nicht ausreichen, entwickeln und fertigen wir auf Wunsch kundenspezifische Steckverbinder.
Leistungsversprechen der Filip Kabelmontage
Normkonform integrierbar
Wir halten die gängigen EU-Richtlinien ein, damit sich Ihre Kabel und Baugruppen normkonform in Ihre Produkte integrieren lassen. Die Wahl der Verbindungstechnik richtet sich dabei nicht nach Gewohnheit, sondern nach den Anforderungen im späteren Einsatz – Leitungsquerschnitt, Kontakttyp und mechanische Belastung.
Kombinierbar mit weiteren Leistungen
- Baugruppenmontage – Kabelbäume direkt in die fertige Baugruppe montiert
- Lötarbeiten – eigene Löterei für Flamm-, Induktions-, Hart- und Weichlöten
- Kabelmontage – Muffen, Verteiler, Schaltschränke und Abschlussboxen
Was wir für ein Angebot benötigen
- Zeichnung oder Spezifikation des Kabels bzw. Kabelbaums
- Leitungstypen, Querschnitte, Stecker und Kontakte
- Einsatzbedingungen, z. B. mechanische Belastung
- Stückzahl für Muster und Serie sowie Wunschtermin
Wir prüfen die Machbarkeit und erstellen Ihnen ein Angebot.
